개요

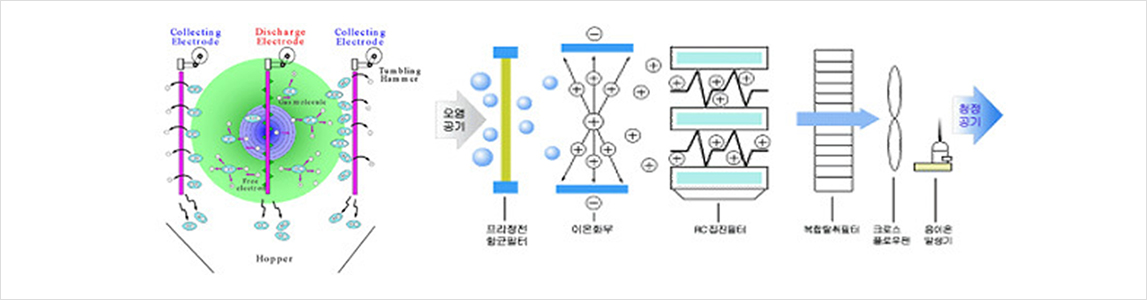

서로 반대극성인 방전극(-)과 집진극(+)사이에 형성된 고전위 전장(electric field)에 함진가스를 통과시킴으로 정전기력에 의해 분진입자를 분리포집하는 장치이다.
이에 원리는 방전극에 특고압 직류전원을 공급하면 일정한 방향의 불평등 전계가 형성되어 이 전계에 코로나(corona)방전이 일어나 함진가스는 양이온과 음이온으로 분리되는
이온화 현상이 일어난다.
이때 분진입자는 음의 전하로 대전되어 전기력에 의해 집진극으로 이동하여 포집하게 된다. 따라서 처리된 가스는 전기집진기를 통과하지만 분진은 집진판에 포집된다.
분진입자가 집진판에 접촉하면 입자는 전하를 잃게되고 중성화가 되며 집진판에 부착된 분진은 타봉에 의한 충격이나 세정액으로 탈리 등에 의해 전기집진기의 하부에 퇴적된다.
전기집진기는 다른 대기오염방지시설과 달리, 포집력은 처리가스에 전체에 적용되지 않고 분진에만 적용된다.
이러한 특징으로 매우 낮은 압력손실로 고효율의 집진 능력을 보인다.

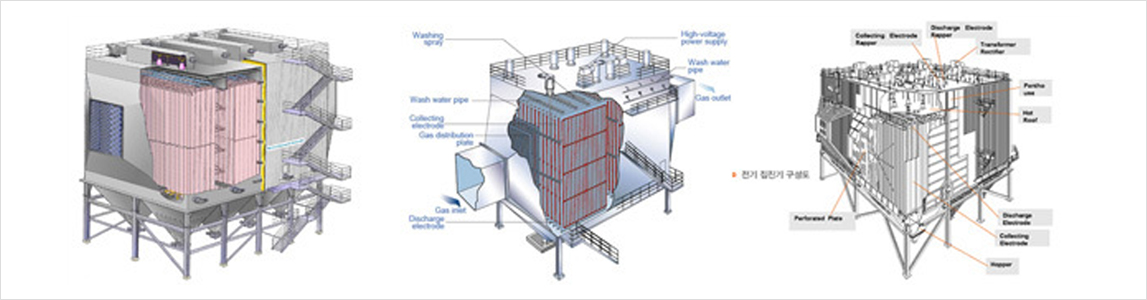

종류

  • 세정시설 타입 : 타워형, 배드형, 덕트형
  • 충진재 종류 : 폴링, 라슁링, 데미스타 등

특징

  • 미세한 입자에 대해서도 집진효율이 매우 높다.
  • 낮은 압력손실로 대량의 가스를 처리할 수 있다.
  • 재생성 물질은 건식으로 집진하고 훈연이나 연무는 습식으로 집진한다.
  • 광범위한 온도 범위에서 설계가 가능하다.

적용분야

  • 발전소
  • 펄지와 제지업
  • 철강과 제련업
  • 시멘트와 기타 광물업
  • 비철강업

처리 FLOW

  • 대기오염물질 배출시설
  • 분진 발생
  • 후드 (HOOD)
  • 덕트 (DUCT)
  • 전기집진장치
  • 송풍기 (FAN)
  • 굴뚝 (STACK)
